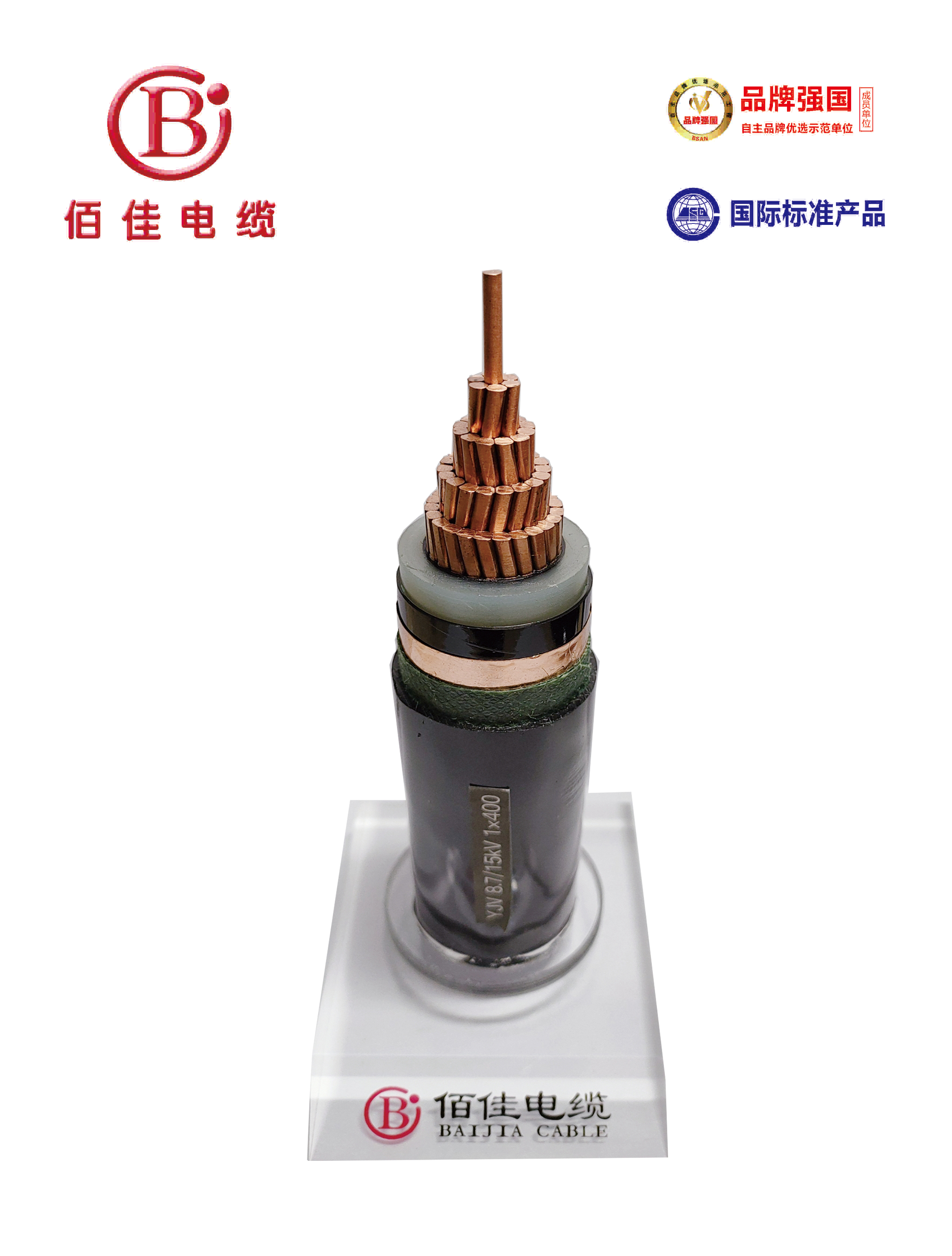

0.6/1kV交联聚乙烯绝缘电力电缆

XLPE insulated power cable

一、0.6/1kV交聚氯乙烯绝缘电力电缆结构尺寸及允许连续载流量

0.6/1kV Structures and allowed current-ratings of XLPE insulated power cable

表1 0.6/1kV单芯电力电缆（YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of single core power cbale （YJV、 YJY、 YJLV、 YJLY)

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
				YJV	YJY	YJLV	YJLY
1×1.5	0.7	1.4	6	47	37	38	28
1×2.5	0.7	1.4	6	59	49	44	33
1×4	0.7	1.4	7	77	65	52	40
1×6	0.7	1.4	7	99	86	62	49
1×10	0.7	1.4	8	147	131	84	68
1×16	0.7	1.4	9	209	191	109	91
1×25	0.9	1.4	11	304	283	149	127
1×35	0.9	1.4	12	400	377	184	160
1×50	1.0	1.4	13	524	798	232	205
1×70	1.1	1.4	15	732	701	310	279
1×95	1.1	1.5	17	991	953	404	367
1×120	1.2	1.5	18	1230	1189	490	449
1×150	1.4	1.6	20	1516	1467	603	554
1×185	1.6	1.7	23	1890	1832	748	690
1×240	1.7	1.8	26	2454	2384	954	884
1×300	1.8	1.8	28	3041	3965	1157	1081
1×400	2.2	2.0	32	3888	3789	1478	1379
1×500	2.2	2.1	36	4959	4850	1874	1755
1×630	2.4	2.2	40	6384	6242	2382	2240

表2 0.6/1kV 2芯电力电缆（ YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of two-core power cbale （YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
				YJV	YJY	YJLV	YJLY
2×1.5	0.7	1.8	10	105	84	86	62
2×2.5	0.7	1.8	10	134	111	102	79
2×4	0.7	1.8	11	173	148	123	98
2×6	0.7	1.8	12	226	198	150	122
2×10	0.7	1.8	15	342	307	214	178
2×16	0.7	1.8	17	488	448	285	244
2×25	0.9	1.8	21	711	663	393	345
2×35	0.9	1.8	23	927	873	486	433
2×50	1.0	1.8	21	1096	1045	499	448
2×70	1.1	1.9	23	1518	1460	657	598
2×95	1.1	2.0	27	2061	1987	864	791
2×120	1.2	2.1	29	2567	2483	1058	937
2×150	1.4	2.2	32	3155	3057	1292	1194
2×185	1.6	2.3	36	3913	3799	1583	1469

表3 0.6/1kV 3芯电力电缆（YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of 3-core power cbale （YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
				YJV	YJY	YJLV	YJLY
3×1.5	0.7	1.8	10	127	105	99	77
3×2.5	0.7	1.8	11	167	143	120	96
3×4	0.7	1.8	12	221	194	145	118
3×6	0.7	1.8	13	293	263	179	149
3×10	0.7	1.8	16	445	408	253	215
3×16	0.7	1.8	18	647	604	342	299
3×25	0.9	1.8	22	959	908	482	431
3×35	0.9	1.8	24	1274	1217	613	556
3×50	1.0	1.8	24	1590	1530	695	634
3×70	1.1	1.9	28	2228	2154	935	861
3×95	1.1	2.0	31	3015	2927	1220	1132
3×120	1.2	2.1	34	3763	3661	1497	1396
3×150	1.4	2.3	38	4965	4533	1861	1738
3×185	1.6	2.4	42	5778	5636	2281	2138
3×240	1.7	2.6	47	7513	7339	2920	2746
3×300	1.8	2.8	52	9490	9202	3642	3535

表4 0.6/1kV 3+1芯电力电缆（YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of (3+1)-core power cbale （YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体Primary conductor	中性线（接地线）Neutral line(or grounded line)				YJV	YJY	YJLV	YJLY
3×4	1×2.5	0.7	1.8	13	258	229	166	137
3×6	1×4	0.7	1.8	14	344	312	205	173
3×10	1×6	0.7	1.8	17	516	476	285	246
3×16	1×10	0.7	1.8	19	765	1079	396	350
3×25	1×16	0.9	1.8	23	1134	1079	556	501
3×35	1×16	0.9	1.8	25	1431	1371	668	608
3×50	1×25	1.0	1.8	27	1863	1803	809	742
3×70	1×35	1.1	1.9	30	2604	2523	1090	1009
3×95	1×50	1.1	2.1	35	3527	3425	1433	1331
3×120	1×70	1.2	2.2	38	4489	4371	1794	1676
3×150	1×70	1.4	2.3	42	5362	5227	2136	2001
3×185	1×95	1.6	2.5	47	6770	6605	2674	2509
3×240	1×120	1.7	2.7	52	8743	8545	3395	3197
3×300	1×150	1.8	2.9	57	10878	10643	4180	3945

表5 0.6/1kV 4芯电力电缆（YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of 4-core power cbale（ YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
				YJV	YJY	YJLV	YJLY
4×1.5	0.7	1.8	11	154	130	117	93
4×2.5	0.7	1.8	12	204	177	142	109
4×4	0.7	1.8	13	274	245	175	146
4×6	0.7	1.8	14	363	330	214	181
4×10	0.7	1.8	17	559	518	307	266
4×16	0.7	1.8	20	815	767	416	368
4×25	0.9	1.8	25	1208	1151	585	528
4×35	0.9	1.8	28	1612	1549	747	684
4×50	1.0	1.9	27	2057	1983	886	812
4×70	1.1	2.0	32	2883	2794	1193	1104
4×95	1.1	2.1	36	3914	3808	1567	1461
4×120	1.2	2.3	39	4902	4775	1941	1814
4×150	1.4	2.4	44	6033	5886	2380	2233
4×185	1.6	2.6	48	7526	7348	2955	2777
4×240	1.7	2.8	54	9781	9565	3778	3562
4×300	1.8	3.0	60	12184	11929	4646	4391





表6 0.6/1kV 3+2芯电力电缆（6 0.6/1kV 3+2）的结构尺寸及重量

0.6/1kV Sturcture size and weight of (3+2)-core power cbale （YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)				YJV	YJY	YJLV	YJLY
3×4	2×2.5	0.7	1.8	13	294	263	187	156
3×6	2×4	0.7	1.8	15	399	364	234	199
3×10	2×6	0.7	1.8	17	589	547	320	278
3×16	2×10	0.7	1.8	21	879	829	446	396
3×25	2×16	0.9	1.8	24	1313	1254	633	574
3×35	2×16	0.9	1.8	26	1607	1572	742	678
3×50	2×25	1.0	1.9	30	2243	2162	1029	948
3×70	2×35	1.1	2.0	35	3126	3028	1392	1292
3×95	2×50	1.1	2.2	39	4207	4085	1814	1692
3×120	2×70	1.2	2.3	44	5303	5159	2176	2032
3×150	2×70	1.4	2.4	48	6209	6047	2552	2390
3×185	2×95	1.6	2.6	53	7898	7701	3204	3007
3×240	2×120	1.7	2.8	60	10188	9949	4086	37847
3×300	2×150	1.8	3.0	66	12675	12392	5045	4762



表7 0.6/1kV 4+1芯电力电缆（YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of (4+1)-core power cbale （YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)				YJV	YJY	YJLV	YJLY
4×4	1×2.5	0.7	1.8	14	313	281	197	165
4×6	1×4	0.7	1.8	15	448	413	271	236
4×10	1×6	0.7	1.8	18	656	612	361	317
4×16	1×10	0.7	1.8	21	946	894	475	423
4×25	1×16	0.9	1.8	25	1408	1347	670	609
4×35	1×16	0.9	1.8	27	1807	1740	823	756
4×50	1×25	1.0	1.9	32	2479	2395	1127	1043
4×70	1×35	1.1	2.1	37	3483	3374	1539	1430
4×95	1×50	1.1	2.2	41	4677	4549	1986	1858
4×120	1×70	1.2	2.4	46	5971	5815	2522	2366
4×150	1×70	1.4	2.5	50	7021	3843	2865	2687
4×185	1×95	1.6	2.7	56	8858	8643	3599	3384
4×240	1×120	1.7	2.9	63	11473	11212	4598	4337
4×300	1×150	1.8	3.1	70	14275	13967	5659	5351

表8 0.6/1kV 5芯电力电缆（YJV YJY YJLV YJLY）的结构尺寸及重量

0.6/1kV Sturcture size and weight of 5-core power cbale （YJV YJY YJLV YJLY）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
				YJV	YJY	YJLV	YJLY
5×4	0.7	1.8	14	332	300	206	174
5×6	0.7	1.8	15	446	410	256	220
5×10	0.7	1.8	19	691	646	370	325
5×16	0.7	1.8	22	1007	954	499	446
5×25	0.9	1.8	25	1504	1441	710	660
5×35	0.9	1.8	28	2007	1937	905	835
5×50	1.0	2.0	33	2726	2634	1234	1142
5×70	1.1	2.1	37	3823	3712	1669	1558
5×95	1.1	2.3	43	5190	5050	2199	2059
5×120	1.2	2.4	48	6349	6187	2575	2413
5×150	1.4	2.6	53	7869	7673	3213	3017
5×185	1.6	2.8	59	9788	9552	3962	3726
5×240	1.7	3.0	67	12849	12564	5198	4913
5×300	1.8	3.2	74	15920	15584	6314	5978



表9 0.6/1kV 1芯电力电缆（YJV62 YJV63 YJLV62 YJLV63）的结构尺寸及重量

0.6/1kV Sturcture size and weight of 1-core power cbale （YJV62 YJV63 YJLV62 YJLV63）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV62	YJV63	YJLV62	YJLV63
1×2.5	0.7	1.2	0.5	1.8	11	240	212	224	197
1×4	0.7	1.2	0.5	1.8	12	267	238	242	213
1×6	0.7	1.2	0.5	1.8	12	301	271	264	234
1×0	0.7	1.2	0.5	1.8	13	3778	344	317	283
1×16	0.7	1.2	0.5	1.8	14	465	427	366	329
1×25	0.9	1.2	0.5	1.8	16	594	553	439	398
1×35	0.9	1.2	0.5	1.8	17	716	672	499	455
1×50	1.0	1.2	0.5	1.8	18	902	853	592	544
1×70	1.1	1.2	0.5	1.8	20	1146	1092	713	689
1×95	1.1	1.2	0.5	1.8	22	1423	1364	835	776
1×120	1.2	1.2	0.5	1.8	23	1703	1639	960	897
1×150	1.4	1.2	0.5	1.8	25	2047	1978	1119	1049
1×185	1.6	1.2	0.5	1.8	27	2438	2362	1293	1218
1×240	1.7	1.2	0.5	1.8	30	3013	2931	1529	1447
1×300	1.8	1.2	0.5	1.9	32	3657	3563	1801	1706
1×400	2.0	1.2	0.5	2.0	36	4709	4597	2234	2122
1×500	2.2	1.2	0.5	2.1	40	5748	5620	2655	2527
1×630	2.4	1.3	0.5	2.3	44	7135	6978	3237	3081

表10 0.6/1kV 2芯电力电缆（YJV22 YJV23 YJLV22 YJLV23）的结构尺寸及重量

0.6/1kV Sturcture size and weight of 2-core power cbale（ YJV22 YJV23 YJLV22 YJLV23）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV22	YJV23	YJLV22	YJLV23
2×4	0.7	1.2	0.2	1.8	15	324	290	274	240
2×6	0.7	1.2	0.2	1.8	16	390	353	314	277
2×10	0.7	1.2	0.2	1.8	18	524	480	396	352
2×16	0.7	1.2	0.2	1.8	20	694	645	490	441
2×25	0.9	1.2	0.2	1.8	24	978	922	645	589
2×35	0.9	1.2	0.2	1.8	26	1222	1160	768	705
2×50	1.0	1.2	0.2	1.8	24	1372	1312	873	802
2×70	1.1	1.2	0.5	2.0	28	2124	2061	1263	1185
2×95	1.1	1.2	0.5	2.1	31	2728	2637	1532	1441
2×120	1.2	1.2	0.5	2.2	34	3292	3189	1783	1680
2×150	1.4	1.3	0.5	2.4	37	3975	3851	2113	1989
2×185	1.6	1.3	0.5	2.5	41	4838	4696	2508	2366

表11 0.6/1kV 3芯电力电缆(YJV22 YJV23 YJLV22 YJLV23)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 3-core power cbale （YJV22 YJV23 YJLV22 YJLV23）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV22	YJV23	YJLV22	YJLV23
3×4	0.7	1.2	0.2	0.8	15	379	344	303	268
3×6	0.7	1.2	0.2	1.8	16	466	428	352	314
3×10	0.7	1.2	0.2	1.8	19	655	609	462	416
3×16	0.7	1.2	0.2	1.8	21	887	835	582	530
3×25	0.9	1.2	0.2	1.8	25	1243	1183	766	706
3×35	0.9	1.2	0.2	1.8	28	1588	1523	927	862
3×50	1.0	1.2	0.2	1.9	28	1923	1850	1027	954
3×70	1.1	1.2	0.5	2.0	33	2929	2838	1636	1545
3×95	1.1	1.2	0.5	2.2	36	3822	3710	2026	1910
3×120	1.2	1.3	0.5	2.3	39	4659	4532	2394	2267
3×150	1.4	1.3	0.5	2.4	43	5627	5482	2832	2687
3×185	1.6	1.4	0.5	2.6	48	6897	6723	3400	3226
3×240	1.7	1.5	0.5	2.8	53	8788	8579	4195	3986
3×300	1.8	1.5	0.5	2.9	58	10787	10550	5020	4783





表12 0.6/1kV 3+1芯电力电缆(YJV22 YJV23 YJLV22 YJLV23)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （3+1）-core power cbale （YJV22 YJV23 YJLV22 YJLV23）

导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV22	YJY23	YJLV22	YJLY23
3×4	1×2.5	0.7	1.2	0.2	1.8	16	425	388	333	296
3×6	1×4	0.7	1.2	0.2	1.8	17	527	486	388	347
3×10	1×6	0.7	1.2	0.2	1.8	20	734	686	503	455
3×16	1×10	0.7	1.2	0.2	1.8	23	1019	964	650	595
3×25	1×16	0.9	1.2	0.2	1.8	26	1434	1371	856	793
3×35	1×16	0.9	1.2	0.2	1.8	28	1757	1689	994	926
3×50	1×25	1.0	1.2	0.2	1.9	30	2229	2149	1175	1095
3×70	1×35	1.1	1.2	0.2	2.1	35	3386	3282	1872	1768
3×95	1×50	1.1	1.2	0.2	2.2	39	4397	4275	2303	2181
3×120	1×70	1.2	1.3	0.5	2.4	43	5468	5328	2772	2632
3×150	1×70	1.4	1.4	0.5	2.5	47	6464	6299	3238	3073
3×185	1×95	1.6	1.5	0.5	2.6	52	8004	7813	3908	3717
3×240	1×120	1.7	1.6	0.5	2.8	57	10140	9912	4792	4564
3×300	1×150	1.8	1.7	0.5	3.0	63	12445	12177	5747	5479





表13 0.6/1kV 4 芯电力电缆(YJV22 YJV23 YJLV22 YJLV23)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 4-core power cbale （YJV22 YJV23 YJLV22 YJLV23）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV22	YJV23	YJLV22	YJLV23
4×4	0.7	1.2	0.2	1.8	16	445	407	408	370
4×6	0.7	1.2	0.2	1.8	17	590	509	488	447
4×10	0.7	1.2	0.2	1.8	21	787	737	540	487
4×16	0.7	1.2	0.2	1.8	23	1076	1019	680	624
4×25	0.9	1.2	0.2	1.8	27	1517	1454	900	835
4×35	0.9	1.2	0.2	1.8	30	1957	1885	1090	1018
4×50	1.0	1.2	0.5	2.0	33	2759	2668	1530	1440
4×70	1.1	1.2	0.5	2.1	36	3678	3571	1945	1830
4×95	1.1	1.2	0.5	2.3	41	4832	4700	2485	2353
4×120	1.2	1.3	0.5	2.4	44	5906	5756	2945	2813
4×150	1.4	1.4	0.5	2.6	49	7186	7007	3533	3354
4×185	1.6	1.5	0.5	2.7	54	8807	8602	4236	4031
4×240	1.7	1.6	0.5	3.0	60	11268	11013	5625	2010
4×300	1.8	1.7	0.5	3.0	66	13824	13534	6286	5996









表14 0.6/1kV 3+2芯电力电缆(YJV22 YJV23 YJLV22 YJLV23)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （3+2）-core power cbale （YJV22 YJV23 YJLV22 YJLV23）

导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV22	YJY23	YJLV22	YJLY23
3×4	2×2.5	0.7	1.2	0.2	1.8	17	463	423	356	316
3×6	2×4	0.7	1.2	0.2	1.8	18	584	541	420	376
3×10	2×6	0.7	1.2	0.2	1.8	21	806	756	538	487
3×16	2×10	0.7	1.2	0.2	1.8	24	1136	1077	702	644
3×25	2×16	0.9	1.2	0.2	1.8	27	1610	1542	930	852
3×35	2×16	0.9	1.2	0.2	1.8	29	1929	1853	1061	988
3×50	2×25	1.0	1.2	0.5	2.0	35	2983	2885	1770	1672
3×70	2×35	1.1	1.2	0.5	2.1	40	3979	3861	2244	2127
3×95	2×50	1.1	1.2	0.5	2.3	44	5162	5018	2769	2626
3×120	2×70	1.2	1.3	0.5	2.4	49	6397	6229	3269	3102
3×150	2×70	1.4	1.4	0.5	2.5	53	7409	7221	3752	3564
3×185	2×95	1.6	1.5	0.5	2.7	59	9259	9034	4565	4339
3×240	2×120	1.7	1.6	0.5	2.9	65	11737	11467	5635	5365
3×300	2×150	1.8	1.7	0.5	3.1	72	14413	14413	6783	6365





表15 0.6/1kV 4 +1芯电力电缆(YJV22 YJV23 YJLV22 YJLV23)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （4 +1）-core power cbale （YJV22 YJV23 YJLV22 YJLV23）

导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV22	YJY23	YJLV22	YJLY23
4×4	1×2.5	0.7	1.2	0.2	1.8	17	485	445	368	328
4×6	1×4	0.7	1.2	0.2	1.8	18	637	593	460	416
4×10	1×6	0.7	1.2	0.2	1.8	21	882	830	588	535
4×16	1×10	0.7	1.2	0.2	1.8	24	1208	1148	738	677
4×25	1×16	0.9	1.2	0.2	1.8	28	1713	1643	976	906
4×35	1×16	0.9	1.2	0.2	1.8	30	2152	2072	1169	1089
4×50	1×25	1.0	1.2	0.5	2.1	36	3263	3156	1911	1804
4×70	1×35	1.1	1.2	0.5	2.2	41	4376	4248	2432	2304
4×95	1×50	1.1	1.3	0.5	2.3	46	5695	5545	3004	2854
4×120	1×70	1.2	1.4	0.5	2.5	51	7129	6947	3678	3498
4×150	1×70	1.4	1.4	0.5	2.6	55	8282	8077	4126	3922
4×185	1×95	1.6	1.5	0.5	2.8	61	10287	10043	2029	4784
4×240	1×120	1.7	1.6	0.5	3.1	69	13163	12759	6288	5983
4×300	1×150	1.8	1.8	0.5	3.3	76	16169	15812	7552	7195







表16 0.6/1kV 5芯电力电缆(YJV22 YJV23 YJLV22 YJLV23)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 5-core power cbale （YJV22 YJV23 YJLV22 YJLV23）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢带厚度   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV22	YJV23	YJLV22	YJLV23
5×4	0.7	1.2	0.2	1.8	17	507	466	380	339
5×6	0.7	1.2	0.2	1.8	19	638	593	448	403
5×10	0.7	1.2	0.2	1.8	22	926	871	605	551
5×16	0.7	1.2	0.2	1.8	25	1277	1215	769	707
5×25	0.9	1.2	0.5	1.8	28	1817	1746	1023	952
5×35	0.9	1.2	0.5	2.0	33	2705	2613	1603	1511
5×50	1.0	1.2	0.5	2.1	37	3525	3414	2033	1923
5×70	1.1	1.2	0.5	2.2	42	4732	4601	2578	2447
5×95	1.1	1.3	0.5	2.4	48	6256	6093	3265	3101
5×120	1.2	1.4	0.5	2.6	53	7571	7376	3797	3602
5×150	1.4	1.5	0.5	2.7	58	9221	8997	4565	4341
5×185	1.6	1.6	0.5	2.9	65	11319	11052	5494	5227
5×240	1.7	1.7	0.5	3.2	73	14631	14300	6981	6650
5×300	1.8	1.9	0.5	3.4	80	17948	17560	8341	7954









表17 0.6/1kV单芯电力电缆(YJV72 YJV73 YJLV72 YJLV73)的结构尺寸及重量

0.6/1kV Sturcture size and weight of single-core power cbale （YJV72 YJV73 YJLV72 YJLV73）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV32	YJV33	YJLV32	YJLV33
1×25	0.9	1.2	0.8	1.8	16	575	519	420	364
1×35	0.9	1.2	0.8	1.8	17	694	634	479	419
1×50	1.0	1.2	0.8	1.8	18	848	782	557	491
1×70	1.1	1.2	0.8	1.8	20	1103	1028	683	608
1×95	1.1	1.2	1.6	1.8	24	1681	1594	1097	1010
1×120	1.2	1.2	1.6	1.8	25	1981	1886	1245	1150
1×150	1.4	1.2	1.6	1.8	27	2334	2231	1426	1322
1×185	1.6	1.2	1.6	1.9	29	2789	2671	1652	1535
1×240	1.7	1.2	1.6	2.0	32	3437	3302	1944	1809
1×300	1.8	1.2	2.0	2.1	35	4377	4222	2503	2347
1×400	2.0	1.2	2.0	2.2	39	5257	5080	2860	2683
1×500	2.2	1.2	2.0	2.3	43	6594	6390	3514	3310
1×630	2.4	1.3	2.5	2.5	49	8626	8374	4643	4391









表18 0.6/1kV2芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 2-core power cbale （YJV32 YJV33 YJLV32 YJLV33）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Thickness of of steel tape (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV32	YJV33	YJLV32	YJLV33
2×4	0.7	1.2	0.8	1.8	15	415	379	373	377
2×6	0.7	1.2	0.8	1.8	16	484	445	416	377
2×10	0.7	1.2	0.8	1.8	19	647	601	519	473
2×16	0.7	1.2	1.6	1.8	23	1123	1067	919	863
2×25	0.9	1.2	1.6	1.8	26	1462	1399	1129	1066
2×35	0.9	1.2	1.6	1.8	27	1766	1694	1326	1263
2×50	1.0	1.2	2.0	1.9	25	1886	1820	1416	1348
2×70	1.1	1.2	2.0	2.1	28	2418	2340	1557	1479
2×95	1.1	1.2	2.0	2.2	32	3050	2960	1854	1766
2×120	1.2	1.2	2.0	2.3	33	3865	3766	2356	2257
2×150	1.4	1.3	2.5	2.5	36	4617	4497	2755	2635
2×185	1.6	1.4	2.5	2.6	44	5540	5403	3210	3073











表19 0.6/1kV 3 芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 3-core power cbale （YJV32 YJV33 YJLV32 YJLV33）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV32	YJV33	YJLV32	YJLV33
3×4	0.7	1.2	0.8	1.8	16	476	438	400	289
3×6	0.7	1.2	0.8	1.8	17	571	530	457	416
3×10	0.7	1.2	0.8	1.8	20	784	736	591	543
3×16	0.7	1.2	1.6	1.8	24	1341	1283	1036	978
3×25	0.9	1.2	1.6	1.8	28	1750	1684	1273	1207
3×35	0.9	1.2	1.6	1.8	30	2154	2078	1493	1417
3×50	1.0	1.2	1.6	2.0	30	2527	2447	1631	1551
3×70	1.1	1.2	2.0	2.1	35	3537	3435	2244	2142
3×95	1.1	1.2	2.0	2.2	38	4477	4358	2681	2562
3×120	1.2	1.3	2.0	2.4	42	5388	5254	3123	2989
3×150	1.4	1.3	2.5	2.5	46	6818	6662	4023	3867
3×185	1.6	1.4	2.5	2.7	51	8213	8027	4716	4530
3×240	1.7	1.5	2.5	2.9	56	10252	10030	5659	5437
3×300	1.8	1.5	2.5	3.0	58	12338	12097	6571	6330













表20 0.6/1kV 3+1 芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （3+1）-core power cbale （YJV32 YJV33 YJLV32 YJLV33）

导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV32	YJY33	YJLV32	YJLY33
3×4	1×2.5	0.7	1.2	0.8	1.8	17	529	489	437	397
3×6	1×4	0.7	1.2	0.8	1.8	18	638	595	499	456
3×10	1×6	0.7	1.2	0.8	1.8	21	1150	1096	919	865
3×16	1×10	0.7	1.2	1.6	1.8	25	1497	1436	1128	1067
3×25	1×16	0.9	1.2	1.6	1.8	29	1993	1919	1415	1314
3×35	1×16	0.9	1.2	1.6	1.9	31	2350	2271	1587	1508
3×50	1×25	1.0	1.2	1.6	2.0	33	3136	3042	2082	1988
3×70	1×35	1.1	1.2	2.0	2.1	37	4048	3932	2534	2418
3×95	1×50	1.1	1.2	2.0	2.3	42	5139	5004	3045	2910
3×120	1×70	1.2	1.3	2.5	2.4	46	6692	6528	3996	3832
3×150	1×70	1.4	1.4	2.5	2.6	50	7770	7586	4544	4360
3×185	1×95	1.6	1.5	2.5	2.7	55	9496	9249	5364	5153
3×240	1×120	1.7	1.6	2.5	2.9	61	11744	11495	6396	6147
3×300	1×150	1.8	1.7	2.5	3.1	65	14825	14143	8327	7645







表21 0.6/1kV 4 芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 4-core power cbale （YJV32 YJV33 YJLV32 YJLV33）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV32	YJV33	YJLV32	YJLV33
4×4	0.7	1.2	0.8	1.8	17	551	511	514	474
4×6	0.7	1.2	0.8	1.8	18	667	623	602	561
4×10	0.7	1.2	0.8	1.8	21	1214	1158	1115	1059
4×16	0.7	1.2	1.6	1.8	25	1556	1503	1417	1354
4×25	0.9	1.2	1.6	1.8	29	2088	2012	1836	1760
4×35	0.9	1.2	1.6	1.9	33	2825	2735	2426	2336
4×50	1.0	1.2	2.0	2.1	35	3365	3263	2742	2640
4×70	1.1	1.2	2.0	2.2	39	4372	4253	3255	3134
4×95	1.1	1.2	2.0	2.3	43	5585	5446	3818	3676
4×120	1.2	1.3	2.5	2.5	47	7134	6966	4173	4005
4×150	1.4	1.4	2.5	2.7	52	8516	8325	4863	4672
4×185	1.6	1.5	2.5	2.8	57	10313	10087	5742	5516
4×240	1.7	1.6	2.5	3.1	63	12924	12655	6921	6652
4×300	1.8	1.7	2.5	3.3	68	16488	16158	8950	8620

















表22 0.6/1kV 3+2 芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （3+2）-core power cbale （YJV32 YJV33 YJLV32 YJLV33）





导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV32	YJY33	YJLV32	YJLY33
3×4	2×2.5	0.7	1.2	0.8	1.8	17	574	532	467	425
3×6	2×4	0.7	1.2	0.8	1.8	19	705	660	541	496
3×10	2×6	0.7	1.2	0.8	1.8	21	1249	1192	981	924
3×16	2×10	0.7	1.2	0.8	1.8	25	1653	1588	1219	1154
3×25	2×16	0.9	1.2	1.6	1.8	29	2214	2135	1534	1455
3×35	2×16	0.9	1.2	1.6	1.9	31	2580	2492	1715	1627
3×50	2×25	1.0	1.2	1.6	2.0	36	3663	3548	2450	2335
3×70	2×35	1.1	1.2	2.0	2.2	42	4757	4621	3022	2886
3×95	2×50	1.1	1.2	2.0	2.4	46	6409	6241	4016	3848
3×120	2×70	1.2	1.3	2.0	2.5	51	7819	7317	4691	4489
3×150	2×70	1.4	1.4	2.5	2.7	56	8932	8708	5275	5051
3×185	2×95	1.6	1.5	2.5	2.8	62	10969	10704	6275	6010
3×240	2×120	1.7	1.6	2.5	3.0	69	13657	13343	7555	7241
3×300	2×150	1.8	1.7	2.5	3.2	74	16474	16186	8844	8554

















表23 0.6/1kV 4+1 芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （4+1）-core power cbale （YJV32 YJV33 YJLV32 YJLV33）



导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV32	YJY33	YJLV32	YJLY33
4×4	1×2.5	0.7	1.2	0.8	1.8	18	625	583	508	466
4×6	1×4	0.7	1.2	0.8	1.8	19	760	714	583	537
4×10	1×6	0.7	1.2	1.6	1.8	24	1336	1277	1042	983
4×16	1×10	0.7	1.2	1.6	1.8	27	1738	1671	1268	1201
4×25	1×16	0.9	1.2	1.6	1.9	30	2328	2248	1591	1511
4×35	1×16	0.9	1.2	1.6	1.9	33	3060	3966	2077	1983
4×50	1×25	1.0	1.2	2.0	2.1	38	3932	3813	2580	2461
4×70	1×35	1.1	1.2	2.0	2.3	44	5177	5029	3233	3085
4×95	1×50	1.1	1.3	2.5	2.5	49	7027	6852	4336	4161
4×120	1×70	1.2	1.4	2.5	2.6	54	8577	9368	5127	4918
4×150	1×70	1.4	1.4	2.5	2.7	59	9844	9642	5728	5486
4×185	1×95	1.6	1.5	2.5	2.9	65	12072	11786	6914	6528
4×240	1×120	1.7	1.7	2.5	3.2	72	15958	15911	9083	8736
4×300	1×150	1.8	1.8	3.15	3.4	80	19269	18855	10652	10238









表24 0.6/1kV 5 芯电力电缆(YJV32 YJV33 YJLV32 YJLV33)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 5-core power cbale （YJV32 YJV33 YJLV32 YJLV33）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV32	YJV33	YJLV32	YJLV33
5×4	0.7	1.2	0.8	1.8	18	622	579	495	452
5×6	0.7	1.2	0.8	1.8	19	763	715	573	525
5×10	0.7	1.2	1.6	1.8	24	1391	1330	1070	1009
5×16	0.7	1.2	1.6	1.8	27	1819	1750	1311	1243
5×25	0.9	1.2	1.6	1.9	31	2444	2362	1650	1568
5×35	0.9	1.2	2.0	1.9	35	3308	3205	2206	2103
5×50	1.0	1.2	2.0	2.1	39	4223	4100	2731	2608
5×70	1.1	1.2	2.0	2.3	44	5931	5777	3777	3623
5×95	1.1	1.3	2.5	2.5	51	7636	7447	4645	4456
5×120	1.2	1.4	2.5	2.6	56	9071	8847	5297	5073
5×150	1.4	1.5	2.5	2.7	61	10909	10655	6253	5999
5×185	1.6	1.6	2.5	2.9	68	13212	12902	7387	7077
5×240	1.7	1.7	3.15	3.2	77	17657	17271	10007	9621
5×300	1.8	1.9	3.15	3.4	84	21236	20789	11629	11299











表25 0.6/1kV 2 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 2-core power cbale （YJV42 YJV43 YJLV42 YJLV43）

标称截面 Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度 Nominal thickness of insulation (mm)	内衬层厚度 Thickness of inner covering (mm)	钢丝直径 Diameter of steel wire (mm)	护套标称厚度 Nominal thickness of sheath (mm)	电缆近似外径 Approx.overall dinameter (mm)	电缆近似重量 Approx.weight kg/km
						YJV42	YJV43	YJLV42	YJLV43
2×25	0.9	2.0	4.0	1.9	32	2711	2628	2394	2311
2×35	0.9	2.0	4.0	2.0	34	3164	3070	2725	2631
2×50	1.0	2.0	4.0	2.1	32	3220	3127	2773	2677
2×70	1.1	2.0	4.0	2.2	35	3888	3787	3030	2923
2×95	1.1	2.0	4.0	2.3	38	4657	4536	3466	3345
2×120	1.2	2.0	4.0	2.5	41	5294	5154	3791	3656
2×150	1.4	2.0	4.0	2.6	44	6137	5980	4283	4126
2×185	1.6	2.0	4.0	2.7	47	7244	7067	4924	4747











表26 0.6/1kV 3 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 3-core power cbale （YJV42 YJV43 YJLV42 YJLV43）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV42	YJV43	YJLV42	YJLV43
3×25	0.9	2.0	4.0	2.0	33	3087	2995	2612	2521
3×35	0.9	2.0	4.0	2.1	36	3627	3529	2969	2871
3×50	1.0	2.0	4.0	2.2	36	3953	3849	3062	2958
3×70	1.1	2.0	4.0	2.3	40	4953	4827	3666	3540
3×95	1.1	2.0	4.0	2.4	43	5978	5842	4191	4055
3×120	1.2	2.0	4.0	2.5	46	6971	6810	4716	4556
3×150	1.4	2.0	4.0	2.7	50	8216	8029	5435	5248
3×185	1.6	2.0	4.0	2.8	54	9691	9481	6211	6000
3×240	1.7	2.0	4.0	3.0	59	11792	11544	7222	6974
3×300	1.8	2.0	4.0	3.2	64	14049	13781	8310	8042









表27 0.6/1kV 3+1 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （3+1）-core power cbale （YJV42 YJV43 YJLV42 YJLV43）

导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV42	YJY43	YJLV42	YJLY43
3×25	1×16	0.9	2.0	4.0	2.0	34	3362	3272	2786	2695
3×35	1×16	0.9	2.0	4.0	2.1	36	4070	3974	3310	3214
3×50	1×25	1.0	2.0	4.0	2.2	38	4442	4336	3393	3287
3×70	1×35	1.1	2.0	4.0	2.3	42	5522	5399	4015	3893
3×95	1×50	1.1	2.0	4.0	2.4	46	6787	6646	1703	4562
3×120	1×70	1.2	2.0	4.0	2.5	49	79898	7830	5306	5147
3×150	1×70	1.4	2.0	4.0	2.7	53	9453	9275	6242	6065
3×185	1×95	1.6	2.0	4.0	2.8	58	11388	11177	7312	7101
3×240	1×120	1.7	2.0	4.0	3.0	63	13381	13142	8059	7820
3×300	1×150	1.8	2.0	4.0	3.2	68	15883	15604	9217	8938











表28 0.6/1kV 4 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 4-core power cbale （YJV42 YJV43 YJLV42 YJLV43）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV42	YJV43	YJLV42	YJLV43
4×25	0.9	2.0	4.0	2.0	35	3578	3481	2946	2848
4×35	0.9	2.0	4.0	2.1	38	4234	4124	3356	3246
4×50	1.0	2.0	4.0	2.3	40	4803	4683	3613	3493
4×70	1.1	2.0	4.0	2.4	43	5908	5764	4192	4048
4×95	1.1	2.0	4.0	2.5	48	7414	7248	5031	4865
4×120	1.2	2.0	4.0	2.7	51	8668	8475	5662	5469
4×150	1.4	2.0	4.0	2.8	55	10172	9956	6464	6248
4×185	1.6	2.0	4.0	3.0	60	12058	11806	7418	7165
4×240	1.7	2.0	4.0	3.2	66	14832	14536	8738	8442
4×300	1.8	2.0	4.0	3.4	72	17755	17413	10103	9761











表29 0.6/1kV 3+2 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （3+2）-core power cbale （YJV42 YJV43 YJLV42 YJLV43）

导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV42	YJY43	YJLV42	YJLY43
3×25	2×16	0.9	2.0	4.0	3.1	36	3972	3686	3115	3009
3×35	2×16	0.9	2.0	4.0	2.2	38	4206	4094	3345	3234
3×50	2×25	1.0	2.0	4.0	2.3	42	5108	5051	3981	3844
3×70	2×35	1.1	2.0	4.0	2.4	47	6440	6283	4712	4558
3×95	2×50	1.1	2.0	4.0	2.6	51	7857	7679	5476	5298
3×120	2×70	1.2	2.0	4.0	2.7	56	9212	9000	6100	5888
3×150	2×70	1.4	2.0	4.0	2.8	59	10589	10355	6949	6716
3×185	2×95	1.6	2.0	4.0	3.0	65	12751	12477	8080	7806
3×240	2×120	1.7	2.0	4.0	3.2	72	15524	15202	9451	9129
3×300	2×150	1.8	2.0	4.0	3.4	78	18594	18821	11001	10628













表30 0.6/1kV 4+1 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of （4+1）-core power cbale （YJV42 YJV43 YJLV42 YJLV43）



导线截面   Nominal Cross sectional area of conductor (mm2)		绝缘标称 厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
主导体   Primary conductor	中性线（接地线）   Neutral line(or grounded line)						YJV42	YJY43	YJLV42	YJLY43
4×25	1×16	0.9	2.0	4.0	2.1	37	3893	3785	3159	3051
4×35	1×16	0.9	2.0	4.0	2.2	39	4536	4415	3557	3436
4×50	1×25	1.0	2.0	4.0	2.3	43	5446	5308	4100	3961
4×70	1×35	1.1	2.0	4.0	2.5	48	6899	6737	4964	4802
4×95	1×50	1.1	2.0	4.0	2.6	53	8471	8278	5791	5599
4×120	1×70	1.2	2.0	4.0	2.8	58	10204	9986	6770	6552
4×150	1×70	1.4	2.0	4.0	2.9	62	11634	11382	7497	7245
4×185	1×95	1.6	2.0	4.0	3.1	68	13948	13652	8712	8416
4×240	1×120	1.7	2.0	4.0	3.3	75	17152	16805	10307	9959
4×300	1×150	1.8	2.0	4.0	3.5	81	20439	20037	11860	11458







表31 0.6/1kV 5 芯电力电缆(YJV42 YJV43 YJLV42 YJLV43)的结构尺寸及重量

0.6/1kV Sturcture size and weight of 5-core power cbale （YJV42 YJV43 YJLV42 YJLV43）

标称截面   Nominal Cross sectional area of conductor (mm2)	绝缘标称厚度   Nominal thickness of insulation (mm)	内衬层厚度   Thickness of inner covering (mm)	钢丝直径   Diameter of steel wire (mm)	护套标称厚度   Nominal thickness of sheath (mm)	电缆近似外径   Approx.overall dinameter (mm)	电缆近似重量   Approx.weight kg/km
						YJV42	YJV43	YJLV42	YJLV43
5×25	0.9	2.0	4.0	2.1	38	4098	3988	3307	3197
5×35	0.9	2.0	4.0	2.2	41	4851	4726	3754	3629
5×50	1.0	2.0	4.0	2.4	44	5793	5651	4308	4166
5×70	1.1	2.0	4.0	2.5	50	7391	7215	5246	5071
5×95	1.1	2.0	4.0	2.7	55	9188	8989	6210	6011
5×120	1.2	2.0	4.0	2.8	59	10845	10612	7088	6855
5×150	1.4	2.0	4.0	3.0	65	12718	12445	8082	7810
5×185	1.6	2.0	4.0	3.2	71	15116	14798	9316	8997
5×240	1.7	2.0	4.0	3.4	78	18773	18398
5×300	1.8	2.0	4.0	3.6	85	22471	22026	12906	12461
