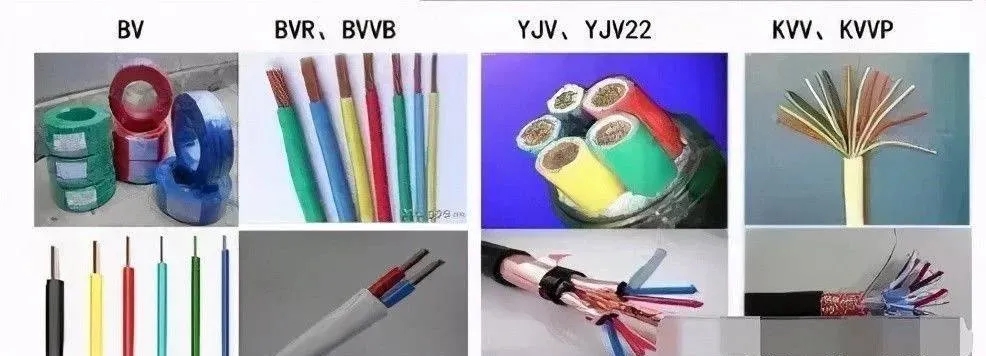

建筑常用电线电缆的种类

聚氯乙烯绝缘电线：BV、BLV、BVR、BVVB、BLVVB等俗称布电线，电压等级450/750V。

聚氯乙烯绝缘电缆：VV、VLV、VV22、VLV22。电压有0.6KV~110KV等多种。

交联聚乙烯绝缘电缆：YJV、YJLV、YJV22、YJLV22等.

控制电缆：KVV、KVV22、KVVP、KYJV等，主要用于电器间的电路连接与控制。

阻燃电缆、耐火电缆：ZR、NH

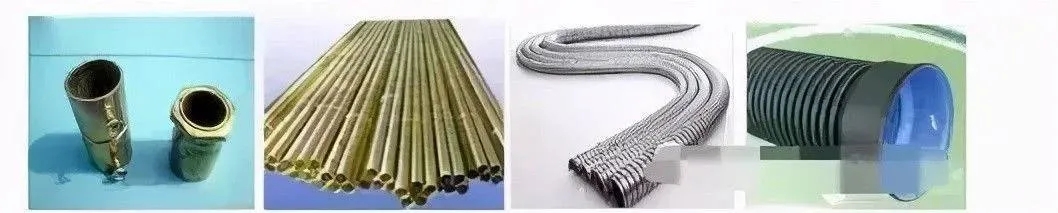

建筑常用的穿线方式有：

焊接钢管或镀锌钢管用SC表示

薄壁电线管—JDG（套接紧定式镀锌钢管）、 KBG (扣压式镀锌钢管)

塑料管—PC （硬管）、 FPC（半硬管） 、 KPC （波纹管）

电缆桥架—CT 金属软管—CP 钢线槽—SR



敷设部位的表示方式：

沿墙面敷设―WE 暗敷设在顶板内―CC 沿柱或跨柱敷设―CLE

墙内暗敷设―WC 暗敷设在梁内―BC 暗敷设在柱内―CLC

沿顶板面敷设―CE暗敷设在地面内―FC



电缆敷设的表示方式：

例如：ZR-BV-3X2.5—PC20—WC

NH-YJV-3X120+1X70—SC100—WE

KYJV-7X1.5—KBG32—FC

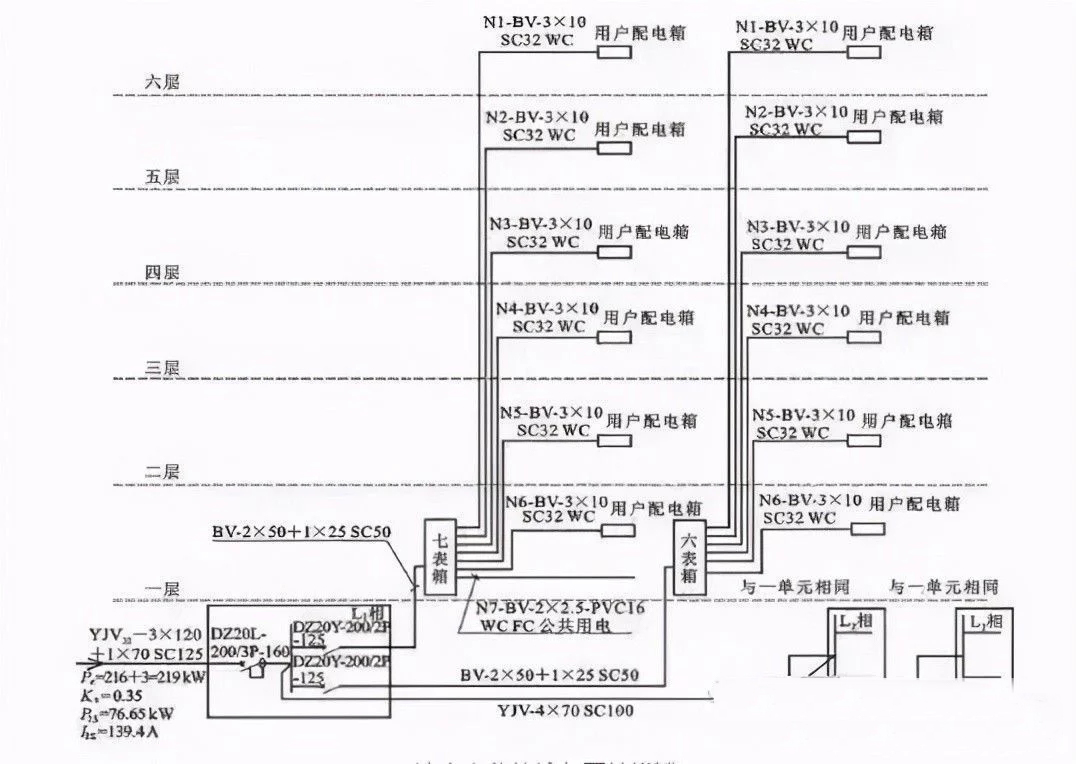

住宅配电系统简介
